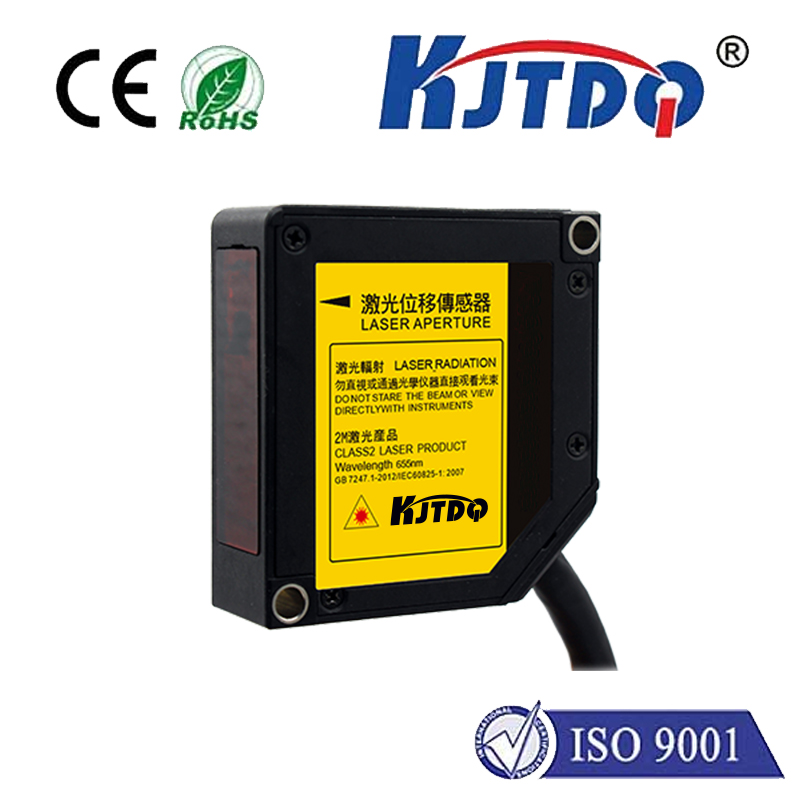

l 類型:激光位移傳感器
l 安裝距離:30mm
l 測量高度范圍:±4mm
l 重復精度:0.5um
l 線性精度:±0.1%F.S.
l 采樣周期:500us,1ms,2ms
l 激光波長:655nm 紅色
l 量程：30±4mm
l 輸出類型：PNP、NPN、485通訊
l 交互接口：按鍵4個
l 工作溫度：-10℃~45℃
型號 | Type | 激光型 | |
KJT-HL03-A | |||
檢測距離范圍 | 0～120±60mm | ||
檢測中心距離 | 120mm | ||
測定范圍 | ±60mm | ||
光源 (發光波長) | 紅色半導體激光級別1(JIS/IEC/GB/KS/FDALaserNoticeNo.50/GB 最大輸出:039mW、投光峰波長:655nm | ||
光束直徑 | 1.0*1.5mm | ||
受光部 | CMOS圖像傳感器 | ||
電源電壓 | DC24V | ||
電流消耗 | 100mA以下 | ||
取樣周期 | 500us,1ms,2ms | ||
保護回路 | 電源逆接保護、輸出短路保護、輸出逆接保護 | ||
分辨率 | 8um | ||
線性度 | ±0.1%%F.S | ||
模擬輸出電壓 | 輸出范圍:0~10.5V(正常時)、11V(警告時)輸出阻抗:100Ω | ||
模擬輸出電流 | 輸出范圍:3.2~20.8mA(正常時)、21.6mA(警告時)負載阻抗:300Ω以下 | ||
Out1輸出 Out2輸出 Out3輸出 | 判斷輸出或警告輸出(設定切換式)NPN晶體管集電極開路/PNP晶體管集電極開路(切換式) | ||
<NPN動作設定時> 最大流入電流:50mA 施加電壓:3~24VDC(輸出-0V間) 剩余電壓:2V以下(當流入電流為50mA時) 漏電流:0.1mA以下 | <PNP動作設定時> 最大流出電流:50mA 剩余電壓:28V以下(當流出電流為50mA時) 漏電流:0.1mA以下 | ||
NP切換輸入 | 0V連接時:NPN集電極開路輸出動作電源24VDC連接時:PNP集電極開路輸出動作 | ||
