凱基(ji)特(te)(te)KJT-KELR-TP系列激光位移傳感器(qi)采用(yong)三(san)角法測(ce)量原理,利用(yong)線陣CMOS器(qi)件(jian)作(zuo)為光學接收器(qi)件(jian),具(ju)有(you)測(ce)量精度高、測(ce)量時間(jian)短等特(te)(te)點(dian),產品光路經過獨特(te)(te)的產品設計,成像質量穩(wen)定;具(ju)有(you)獨特(te)(te)的補光技(ji)術
供電電壓 | Uv12V DC~24V DC±10% |
殘余紋波 | 脈動P-P10% |
消耗電流 | 60mA以下(電源電壓12VDC時) | ≤40mA以下(電源電壓24V DC時) |
直線性 | ±0.1%F.S | ±0.2%F.S |
外殼材料 | 鑄鋁合金(AL) | 有機玻璃(PMMA) |
連接類型 | 引線 |
顯示器 | 4位數碼管 | 2xLED |
外殼防護等級 | IP67 |
防護等級 | III |
(注(zhu))未指定時的測量條件(jian)如下:
電源電壓: 24V DC、
周(zhou)圍溫度:+20℃、
反應時間(jian): 10ms、測量中心距離的模擬(ni)輸出(chu)值。
對象物體:白色陶瓷。 (注2):根(gen)據FDA規則的(de)(de)Laser Notice No.50的(de)(de)規定(ding)、并以FDA為基(ji)準(zhun)。
該值為測(ce)量中(zhong)心距離上的值。以中(zhong)心光(guang)強度的1/e2 (約13.5%)定義這些值。 如(ru)果(guo)定義區域外(wai)有光(guang)泄漏,并且(qie)檢測(ce)點周圍有高(gao)于檢測(ce)點本身的強反射,檢測(ce)結果(guo)可能會受到影響。
性能 | TP10 |
測量中心距離 | 100mm |
測量范圍 | ±35mm |
光束直徑 | 約φ20μm |
重復精度 | 70μm |
受光元件 | CMOS圖像傳感器 |
光源 | 紅色半導體激光2級(JIS/IEC/GB)、Ⅱ級(FDA)(注2) |
控制輸出 | 〈NPN輸出型〉 NPN開路集電極晶體管 最大流入電流:50mA 外加電壓:30VDC以下(控制輸出和0V之間) 剩余電壓:1.5V以下(流入電流50mA時) 漏電流:0.1mA以下 | 〈PNP輸出型〉 PNP開路集電極晶體管 最大源電流:50mA 外加電壓:30V DC以下(控制輸出和+V之間) 剩余電壓:1.5V以下(流入電流50mA時) 漏電流:0.1mA以下 |
模擬輸出 | 模擬輸出·輸出范圍:0V~5V(正常時);5.2V(報警時) 輸出阻抗:100Ω |
輸出范圍: 4mA~20mA(正常時); 0mA(報警時) |
動作輸出 | 負載阻抗:300Ω 最大;入光時ON/非入光時ON可切換 |
短路保護 | 自動復位式
|
使用說明:
本產(chan)品用(yong)戶交互接口主要由數(shu)碼管、LED指示(shi)燈以及按鍵(jian)組(zu)成。數(shu)碼管及LED指示(shi)燈用(yong)于(yu)產(chan)品信息顯示(shi),按鍵(jian)用(yong)于(yu)對產(chan)品參數(shu)進行(xing)修改(gai)

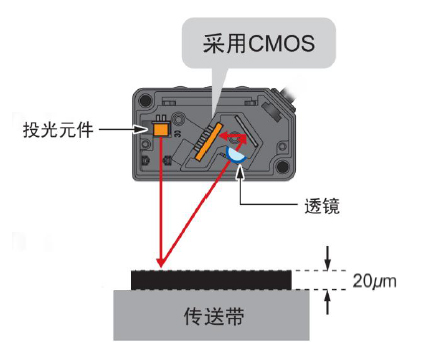

高精度CMOS影像傳感器&配備算法:
采用(yong)位移傳感(gan)器所(suo)使用(yong)的高(gao)精度(du)CMOS影像(xiang)傳感(gan)器,以(yi)及位移傳感(gan)器一直使用(yong)的本公(gong)司獨特的算法,實現了微型激(ji)光傳感(gan)器1mm/100mm的高(gao)精度(du)
注意:
請(qing)勿(wu)將本產品用(yong)作保護人身安全的(de)檢測(ce)裝置使用(yong)。
對于以保護(hu)人體為(wei)目的(de)(de)的(de)(de)檢測(ce)裝置,請使(shi)用符合 OSHA、ANSI 及 IEC 等各國有關人體保護(hu)用品法律(lv)和標(biao)準(zhun)的(de)(de)產品。
請勿按照產品附(fu)帶的(de)(de)(de)使用(yong)說明(ming)上所(suo)未記載的(de)(de)(de)方法進(jin)行操作。按照規(gui)定以外(wai)的(de)(de)(de)步驟進(jin)行控制、調整(zheng)時,可能(neng)會受到危險的(de)(de)(de)放射(she)性激光的(de)(de)(de)照射(she)。
本產(chan)(chan)(chan)品為符合JIS/IEC/GB標準的(de)2級激(ji)光產(chan)(chan)(chan)品或 FDA規則的(de)Ⅱ級※激(ji)光產(chan)(chan)(chan)品。該產(chan)(chan)(chan)品存在(zai)一定危險,請(qing)勿直(zhi)視激(ji)光或通過(guo)透鏡等進行觀(guan)察。
? 相對(dui)于移(yi)動體的方向(xiang)

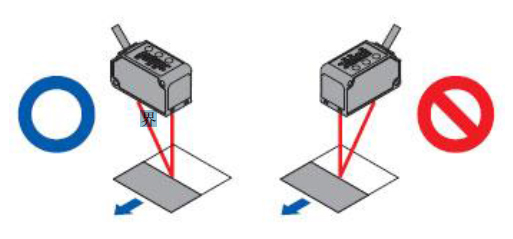

<材質、有色差的情況下>
? 測量(liang)(liang)時(shi),移動的(de)測量(liang)(liang)對(dui)象物的(de)材質、顏色(se)極端不(bu)同的(de)情況(kuang)下(xia)(xia),按照下(xia)(xia)圖所示方向(xiang)進行(xing)安裝,從而可將測量(liang)(liang)誤差控(kong)制在最小限度(du)。
<對(dui)旋轉的對(dui)象(xiang)物(wu)進行檢測>
? 對(dui)旋轉的(de)(de)對(dui)象(xiang)物(wu)進行測量時,按(an)照下圖(tu)所(suo)示方向進行安裝,從(cong)而可抑制對(dui)象(xiang)物(wu)的(de)(de)上(shang)下振(zhen)動和(he)位(wei)置偏移(yi)等(deng)的(de)(de)影響。

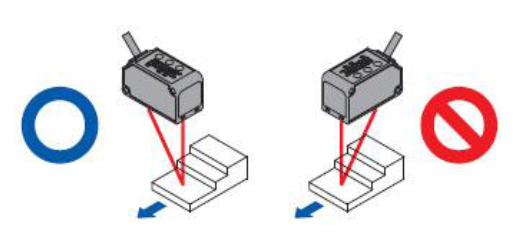

<存在段差的情況下>
? 移動的(de)檢(jian)測(ce)對象物存在段(duan)(duan)差的(de)情況下(xia),請(qing)按照以(yi)下(xia)方(fang)法進行安裝,從而可在測(ce)量時抑制段(duan)(duan)差邊緣(yuan)所產生的(de)影響。

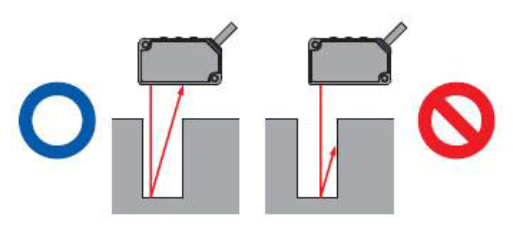

? 在狹隘場(chang)所和凹陷部分進行測量。
? 在狹隘場所和孔中進(jin)行測量的(de)情況下(xia),安裝(zhuang)時,請注意避免遮擋(dang)投光(guang)部至受光(guang)部的(de)光(guang)路(lu)。

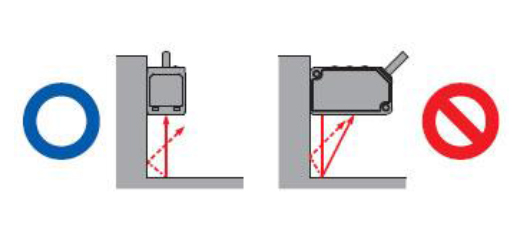

? 安裝在(zai)墻上時
? 請按照以下方法進行安裝,以免墻面(mian)產生的(de)(de)多重反(fan)射光(guang)入(ru)光(guang)到(dao)受光(guang)部分。另外,墻面(mian)反(fan)射率較(jiao)高的(de)(de)情(qing)況下,如改(gai)為無(wu)光(guang)澤(ze)的(de)(de)黑色,則效果(guo)更好。
