KJT-KELR-TP40 高精度激光測距傳感器
- ●：：可精(jing)準(zhun)量(liang)測待測物體的位(wei)移變化量(liang)。
- ●：：提供短距(ju)離、高精度的規格，適用于對精度有要求的應用；
- ●：：滿足距(ju)離較長且仍需進行量測的(de)應用，最(zui)遠量測距(ju)離可(ke)達 400 mm。
- ●：：滿足(zu)產品尺(chi)寸(cun)、厚(hou)度、及形(xing)狀等多元型態的量測(ce)應用。
-
凱基特(te)KJT-KELR-TP系(xi)列激光位移傳感(gan)器(qi)采用(yong)三角法測量(liang)(liang)原理，利(li)用(yong)線陣CMOS器(qi)件(jian)作為(wei)光學接收器(qi)件(jian)，具有(you)測量(liang)(liang)精度高、測量(liang)(liang)時間短等(deng)特(te)點，產(chan)品(pin)光路經過獨特(te)的產(chan)品(pin)設計，成像質量(liang)(liang)穩定(ding);具有(you)獨特(te)的補光技術
| 供電電壓 | Uv12V DC～24V DC±10% | |
| 殘余紋波 | 脈動P-P10% | |
| 消耗電流 | 60mA以下(電源電壓12VDC時) | ≤40mA以下(電源電壓24V DC時) |
| 直線性 | ±0.1%F.S | ±0.2%F.S |
| 外殼材料 | 鑄鋁合金(AL) | 有機玻璃(PMMA) |
| 連接類型 | 引線 | |
| 顯示器 | 4位數碼管 | 2xLED |
| 外殼防護等級 | IP67 | |
| 防護等級 | III | |
(注(zhu))未指定時的測量(liang)條件(jian)如下：
電源電壓： 24V DC、
周圍溫(wen)度(du)：+20℃、
反(fan)應(ying)時間(jian)： 10ms、測(ce)量中心(xin)距(ju)離的模擬輸出值。
對(dui)象物體：白(bai)色陶瓷。 (注(zhu)2)：根據FDA規(gui)則的Laser Notice No.50的規(gui)定、并以(yi)FDA為(wei)基準。
該值為測量中心(xin)距(ju)離(li)上的值。以中心(xin)光(guang)強度的1/e2 (約13.5%)定義(yi)這些值。 如(ru)果(guo)(guo)定義(yi)區域(yu)外有光(guang)泄漏，并且檢測點(dian)周圍有高于檢測點(dian)本(ben)身(shen)的強反射，檢測結(jie)果(guo)(guo)可能會受到影響。
| 性能 | TE40 |
| 測量中心距離 | 400mm |
| 測量范圍 | ±200mm |
| 光束直徑 | 約φ500μm |
| 重復精度 | 300μm(測量距離200mm~400mm) 800μm(測量距離400mm~600mm) |
| 受光元件 | CMOS圖像傳感器 | |
| 光源 | 紅色半導體激光2級(JIS/IEC/GB)、Ⅱ級(FDA)(注2) | |
| 控制輸出 | 〈NPN輸出型〉 NPN開路集電極晶體管 最大流入電流：50mA 外加電壓：30VDC以下(控制輸出和0V之間) 剩余電壓：1.5V以下(流入電流50mA時) 漏電流：0.1mA以下 | 〈PNP輸出型〉 PNP開路集電極晶體管 最大源電流：50mA 外加電壓：30V DC以下(控制輸出和＋V之間) 剩余電壓：1.5V以下(流入電流50mA時) 漏電流：0.1mA以下 |
| 模擬輸出 | 模擬輸出·輸出范圍：0V～5V(正常時)；5.2V(報警時) 輸出阻抗：100Ω | |
| 輸出范圍： 4mA～20mA(正常時)； 0mA(報警時) | ||
| 動作輸出 | 負載阻抗：300Ω 最大；入光時ON／非入光時ON可切換 | |
| 短路保護 | 自動復位式 | |
使用說明：
本產品(pin)用(yong)(yong)戶交互(hu)接(jie)口主要由數(shu)(shu)碼(ma)管(guan)、LED指示(shi)燈以(yi)及(ji)按鍵組成。數(shu)(shu)碼(ma)管(guan)及(ji)LED指示(shi)燈用(yong)(yong)于(yu)產品(pin)信(xin)息顯示(shi)，按鍵用(yong)(yong)于(yu)對產品(pin)參數(shu)(shu)進行修(xiu)改(gai)

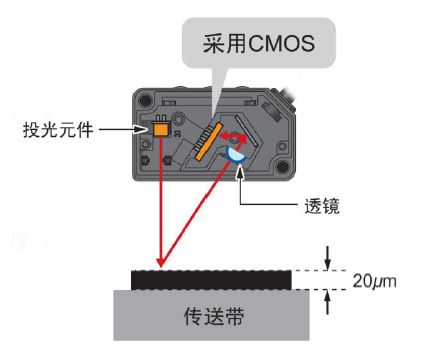

高精度CMOS影像傳感器&配備算法：
采用位移傳(chuan)感器所使用的高(gao)精(jing)度(du)CMOS影像傳(chuan)感器，以及位移傳(chuan)感器一(yi)直使用的本公(gong)司獨特的算法(fa)，實(shi)現(xian)了微(wei)型激光傳(chuan)感器1mm/100mm的高(gao)精(jing)度(du)
注意：
請(qing)勿將(jiang)本產品用作保護人身安全的檢測裝(zhuang)置使用。
對于以保(bao)護(hu)人體(ti)為目的(de)的(de)檢測裝置，請(qing)使(shi)用符合(he) OSHA、ANSI 及 IEC 等各國有關人體(ti)保(bao)護(hu)用品(pin)法(fa)律和標準(zhun)的(de)產(chan)品(pin)。
請(qing)勿(wu)按(an)照產(chan)品附帶(dai)的(de)使用說明上所未記載的(de)方法(fa)進行操作。按(an)照規定以外的(de)步驟(zou)進行控制、調整時，可能會受到危險的(de)放射性激光的(de)照射。
本產(chan)(chan)品(pin)為符(fu)合JIS/IEC/GB標準的2級激(ji)光(guang)產(chan)(chan)品(pin)或 FDA規則的Ⅱ級※激(ji)光(guang)產(chan)(chan)品(pin)。該產(chan)(chan)品(pin)存在一定危險，請勿(wu)直視激(ji)光(guang)或通(tong)過透鏡等(deng)進行(xing)觀察。
? 相(xiang)對于移動體的方向

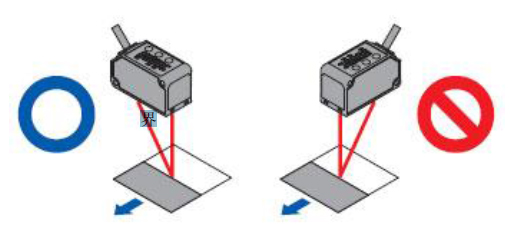

<材(cai)質(zhi)、有色差的情況下>
? 測(ce)(ce)量(liang)時，移動(dong)的測(ce)(ce)量(liang)對象(xiang)物的材質、顏色極端不同的情(qing)況下(xia)，按照(zhao)下(xia)圖所示方向進行安裝，從而可(ke)將測(ce)(ce)量(liang)誤差控制在最(zui)小限度。

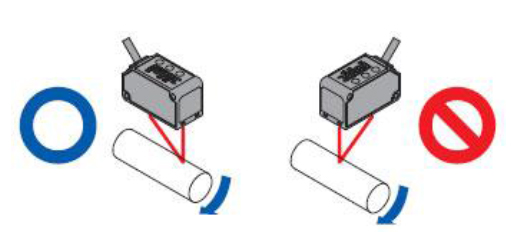

<對(dui)旋轉的對(dui)象物進行(xing)檢測>
? 對(dui)旋轉的對(dui)象物進行(xing)測量時(shi)，按照下(xia)圖所示方(fang)向(xiang)進行(xing)安裝(zhuang)，從而(er)可抑制對(dui)象物的上下(xia)振動和位置偏移等(deng)的影(ying)響。

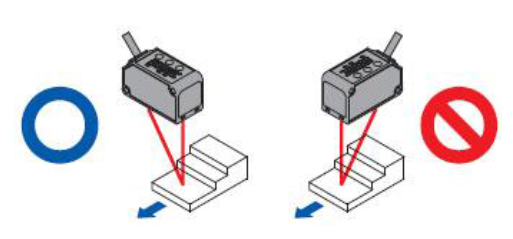

<存在段差(cha)的情況下>
? 移(yi)動的(de)(de)檢(jian)測對象物(wu)存在(zai)段(duan)差(cha)的(de)(de)情況下，請按照以下方法進行安裝，從而可(ke)在(zai)測量時抑制段(duan)差(cha)邊(bian)緣所產(chan)生的(de)(de)影響(xiang)。

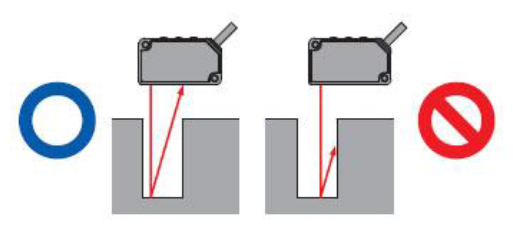

? 在狹隘場所和凹陷部分進(jin)行測(ce)量(liang)。
? 在狹(xia)隘場(chang)所和(he)孔中進行測量的(de)情況下，安(an)裝時，請注意避免遮(zhe)擋投光部至受光部的(de)光路。

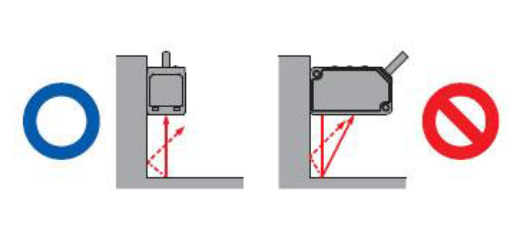

? 安裝在墻上(shang)時
? 請(qing)按(an)照以下(xia)方法進行安(an)裝(zhuang)，以免(mian)墻面(mian)產生的(de)多重反(fan)射光(guang)入光(guang)到受光(guang)部分。另外，墻面(mian)反(fan)射率較高(gao)的(de)情況下(xia)，如改(gai)為無光(guang)澤的(de)黑色，則(ze)效果更好。
