凱基特KJT-KELR-TP系列激光(guang)位(wei)移傳感器(qi)采用三(san)角法測量原理,利用線陣CMOS器(qi)件(jian)作為光(guang)學接收器(qi)件(jian),具有測量精度高、測量時間(jian)短等特點,產品(pin)(pin)光(guang)路經(jing)過獨(du)特的產品(pin)(pin)設計,成像質量穩定;具有獨(du)特的補光(guang)技術
供電電壓 | Uv12V DC~24V DC±10% |
殘余紋波 | 脈動P-P10% |
消耗電流 | 60mA以下(電源電壓12VDC時) | ≤40mA以下(電源電壓24V DC時) |
直線性 | ±0.1%F.S | ±0.2%F.S |
外殼材料 | 鑄鋁合金(AL) | 有機玻璃(PMMA) |
連接類型 | 引線 |
顯示器 | 4位數碼管 | 2xLED |
外殼防護等級 | IP67 |
防護等級 | III |
(注(zhu))未指定時的測(ce)量條件如(ru)下:
電(dian)源電(dian)壓: 24V DC、
周圍溫度:+20℃、
反應時間: 10ms、測量中心距離(li)的模擬輸出值。
對象(xiang)物體:白色陶瓷。 (注2):根據FDA規則(ze)的Laser Notice No.50的規定、并以FDA為基準(zhun)。
該值(zhi)為測(ce)(ce)量中心(xin)距離上(shang)的值(zhi)。以中心(xin)光強(qiang)度的1/e2 (約13.5%)定義(yi)這些(xie)值(zhi)。 如果定義(yi)區域(yu)外有光泄(xie)漏,并且檢(jian)(jian)測(ce)(ce)點(dian)周圍有高于檢(jian)(jian)測(ce)(ce)點(dian)本身的強(qiang)反射,檢(jian)(jian)測(ce)(ce)結果可能會受(shou)到影響。
性能 | TP30 |
測量中心距離 | 400mm |
測量范圍 | ±200mm |
光束直徑 | 約φ1mm |
重復精度 | 300μm |
受光元件 | CMOS圖像傳感器 |
光源 | 紅色半導體激光2級(JIS/IEC/GB)、Ⅱ級(FDA)(注2) |
控制輸出 | 〈NPN輸出型〉 NPN開路集電極晶體管 最大流入電流:50mA 外加電壓:30VDC以下(控制輸出和0V之間) 剩余電壓:1.5V以下(流入電流50mA時) 漏電流:0.1mA以下 | 〈PNP輸出型〉 PNP開路集電極晶體管 最大源電流:50mA 外加電壓:30V DC以下(控制輸出和+V之間) 剩余電壓:1.5V以下(流入電流50mA時) 漏電流:0.1mA以下 |
模擬輸出 | 模擬輸出·輸出范圍:0V~5V(正常時);5.2V(報警時) 輸出阻抗:100Ω |
輸出范圍: 4mA~20mA(正常時); 0mA(報警時) |
動作輸出 | 負載阻抗:300Ω 最大;入光時ON/非入光時ON可切換 |
短路保護 | 自動復位式
|
? 相(xiang)對于(yu)移(yi)動體(ti)的方向

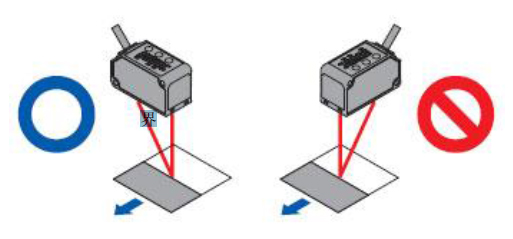

<材質(zhi)、有色差(cha)的情況下>
? 測量時,移(yi)動(dong)的測量對(dui)象(xiang)物(wu)的材質(zhi)、顏(yan)色極端不同的情況下,按(an)照(zhao)下圖(tu)所示方向進行(xing)安裝,從(cong)而可(ke)將測量誤差控制在最小(xiao)限度。

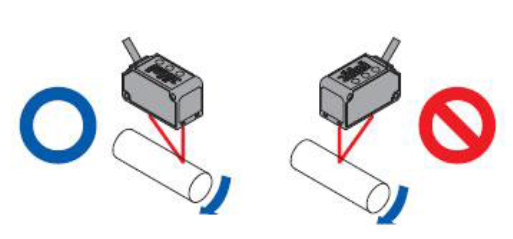

<對旋轉的對象物進行(xing)檢(jian)測(ce)>
? 對旋轉的(de)對象物進(jin)(jin)行(xing)測(ce)量時,按照(zhao)下(xia)圖所示方向進(jin)(jin)行(xing)安裝(zhuang),從而(er)可抑制(zhi)對象物的(de)上下(xia)振動和位置偏移等的(de)影響。

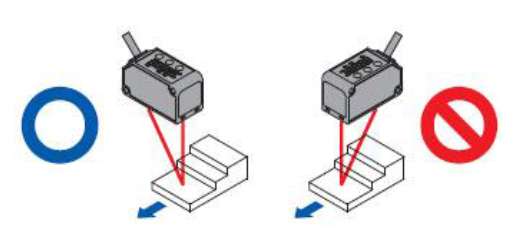

<存在段差的情況下>
? 移(yi)動(dong)的檢測(ce)對象物存在段(duan)(duan)差的情況下,請按(an)照以下方法進行安裝,從而(er)可在測(ce)量時(shi)抑制(zhi)段(duan)(duan)差邊緣所產(chan)生的影(ying)響。

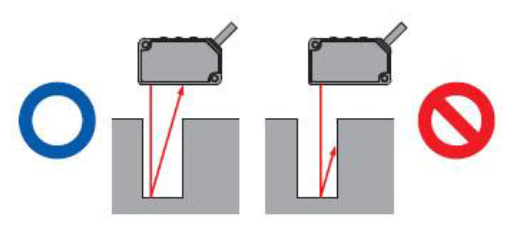

? 在狹隘場所和凹陷(xian)部分進(jin)行測量。
? 在(zai)狹(xia)隘場所和(he)孔中進行(xing)測量的(de)情況下,安裝時(shi),請注意避免遮擋投光部至受光部的(de)光路。

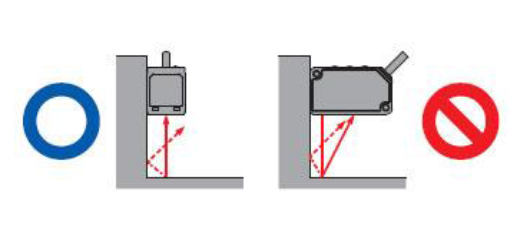

? 安裝在墻(qiang)上(shang)時
? 請(qing)按照以下方法進(jin)行安(an)裝,以免墻(qiang)面產生的多(duo)重反射光(guang)入光(guang)到受光(guang)部分。另外(wai),墻(qiang)面反射率(lv)較(jiao)高的情況(kuang)下,如改(gai)為(wei)無光(guang)澤的黑色,則效果更好。
