放大器內置型TOF激光傳感器 KJT-TG20
- ●::型號:KJT-TG20
- ●::類型:電纜型
- ●::檢(jian)測(ce)距離:10m
- ●::光點直徑:約 4 mm
- ●::光源:紅色激光 (660nm)
-

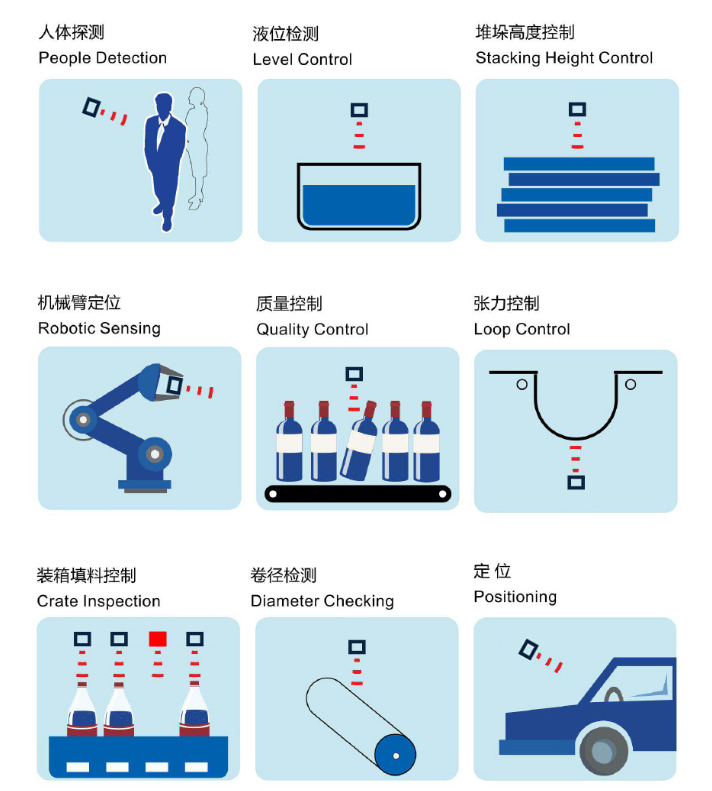

KJT-TG20系列是一款高精度近距(ju)離測距(ju)型激光雷達,既支持室內應(ying)(ying)用(yong)(yong),也支持室外應(ying)(ying)用(yong)(yong)。對于精密(mi)儀器檢測,自(zi)動化生產線(xian)的過程控制,可靠地測量并檢測極暗或發亮的材(cai)料等類型的應(ying)(ying)用(yong)(yong),KJT-TG20的技(ji)術指標能(neng)夠確(que)保滿(man)足應用的需求(qiu)。
型號 | KJT-TG20 | KJT-TG20C | KJT-TG20CL | KJT-TG50 | KJT-TG50C | KJT-TG50CL | |
類型 | 電纜型 | M12 連接器電纜型 | 電纜型 | M12 連接器電纜型 | |||
檢測距離 | 10m | 20m | |||||
光點直徑 | 約 4 mm | 可變(在 ?40 mm 以下使用) | |||||
光源 | 種類 | 紅色激光 (660nm) | |||||
防止相互干擾功能 | 4 臺(使用防止干擾功能時) | ||||||
重復精度 | ±5mm | ||||||
響應頻率 | 500Hz | ||||||
I/O | 控制輸出 | NPN 集電極開路/PNP 集電極開路 切換方式 30 VDC 以下、50 mA 以下、殘余電壓 2 V 以下 N.O./N.C. 切換方式 *3*4 | |||||
外部輸入 | 投光停止/ 調諧/ 基準面更新(使用DATUM 模式時) 切換方式 短路電流 NPN:1 mA 以下/PNP:1 mA 以下 | ||||||
模擬輸出 | ― | 電流輸出 / 電壓輸出 切換方式 電流輸出:4 至 20 mA 最大負載電阻 500 ? 電壓輸出:0 至 10 V 外部負載電阻 5 k? 以上 *3*4 | |||||
保護電路 | 電源逆接保護、電源電涌保護/輸出短路保護、輸出逆接保護、輸出電涌保護 | ||||||
電源電壓 | 20 至 30 VDC 漣波(P-P)10%、Class 2 或 LPS | ||||||
消耗電流 | 45 mA 以下(負載除外)*5 | 50 mA 以下(負載除外)*7 | |||||
環境抗耐性 | 外殼防護級 | IP65/ IP67 | |||||
環境光照 | 白熾燈/日光:10,0000 lux 以下 | ||||||
環境溫度 | -20 至 +55 °C (無凍結) | ||||||
相對濕度 | 35 至 85 % RH (無凝結) | ||||||
抗震性 | 10 至 55 Hz、雙振幅 1.5 mm、X,Y,Z 方向各 2 個小時 | ||||||
耐沖擊性 | 1,000 m/s^2、X,Y,Z 方向各 6 次 | ||||||
材質 | 罩殼:鋅鑄件(鍍鎳- 鉻)、 指示燈蓋和按鈕:PES、 附帶防止劃傷涂層的PMMA、 電纜套管:PBT、 電纜:PVC | 罩殼:鋅鑄件(鍍鎳- 鉻)、 指示燈蓋和按鈕:PES、 鏡頭蓋和顯示器:附帶防止劃傷涂層的PMMA、 電纜套管:PBT、 電纜:PVC、 M12 連接器:TPE、PBT、鍍鎳黃銅 | 罩殼:鋅鑄件(鍍鎳- 鉻)、 指示燈蓋和按鈕:PES、 鏡頭蓋和顯示器:附帶防止劃傷涂層的PMMA、 電纜套管:PBT、 電纜:PVC | 罩殼:鋅鑄件(鍍鎳- 鉻)、 指示燈蓋和按鈕:PES、 鏡頭蓋和顯示器:附帶防止劃傷涂層的PMMA、 電纜套管:PBT、 電纜:PVC、 M12 連接器:TPE、PBT、鍍鎳黃銅 |
補充:
*1 可顯示范圍(wei)為 50 至(zhi) 2200。
*2 FDA(CDRH) 的分(fen)類是(shi)基于 IEC60825-1,并根據Laser Notice No.50 的要求而實(shi)施的 。
*3 I/O 可從(cong)以下組(zu)合中進行選擇。
?控(kong)(kong)制(zhi)輸出 × 2、控(kong)(kong)制(zhi)輸出+ 外部輸入(ru)
?控(kong)制輸出+模擬輸出(僅限 LR-TB5000/TB5000C/TB5000CL)
?外(wai)部輸入(ru)+模擬輸出(僅限 LR-TB5000/TB5000C/TB5000CL)
(設定方(fang)法請參閱使(shi)用(yong)說(shuo)明書)
*4 IO-Link:支(zhi)持 Specification v.1.1 / COM2(38.4 kbps)。
在無(wu)法經由網(wang)絡下載文(wen)件(jian)的環境中使用時,請聯系最近的營業所。
*5 145 mA 以下(包(bao)含負載)
*6 可顯示范圍(wei)為 50 至 5200。
*7 150 mA 以下(xia)(包含負載)
