KJT-KELR-TP20 高精度激光測距傳感器
- ●：：可精(jing)準量測(ce)(ce)待測(ce)(ce)物體的位移變化量。
- ●：：提(ti)供短距(ju)離、高(gao)精(jing)度(du)的規格，適用于對精(jing)度(du)有(you)要求的應用；
- ●：：滿足距離較長且仍需進行量測(ce)(ce)的應(ying)用，最遠量測(ce)(ce)距離可(ke)達 400 mm。

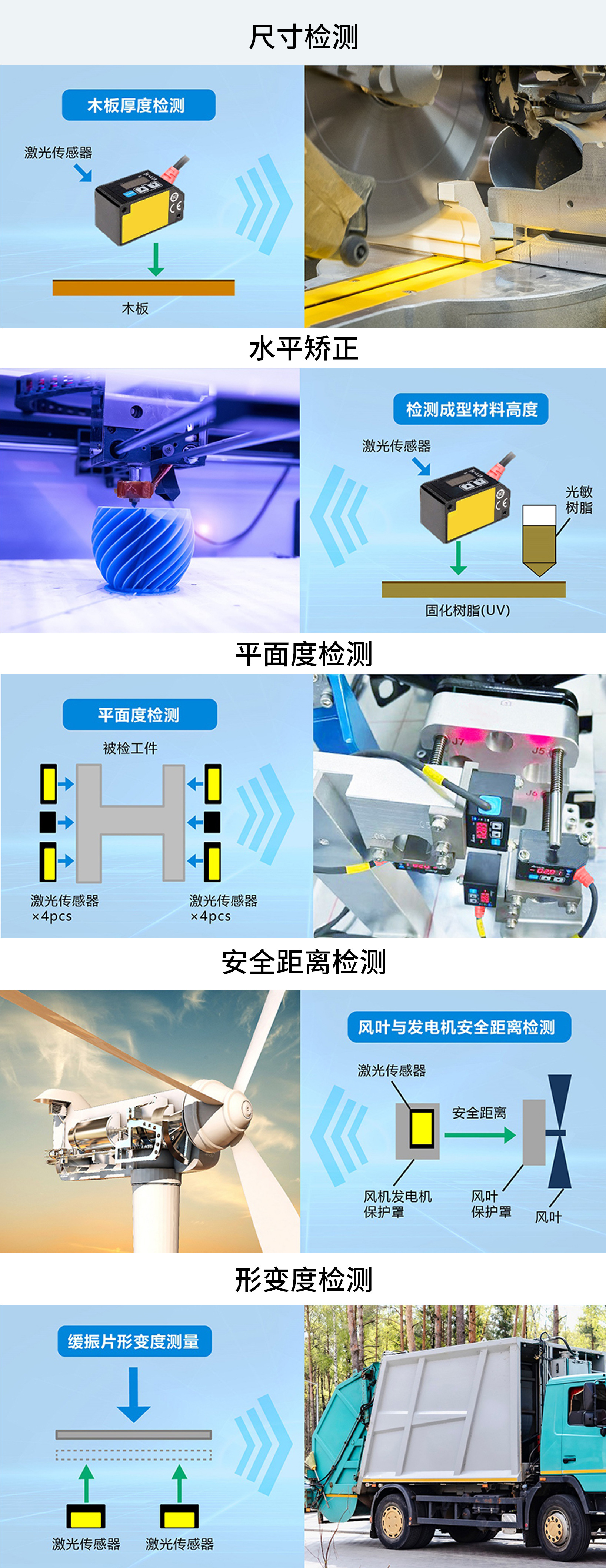

- ●：：滿(man)足產品尺寸、厚(hou)度、及形狀等多元型態的量(liang)測應用。
-
凱(kai)基(ji)特KJT-KELR-TP系列激光(guang)位移傳感器采(cai)用(yong)三角法測量原理，利用(yong)線陣CMOS器件作為光(guang)學接收器件，具有測量精度高、測量時間短等特點，產(chan)品光(guang)路經過獨特的(de)產(chan)品設計，成像(xiang)質量穩定;具有獨特的(de)補光(guang)技術
| 供電電壓 | Uv12V DC～24V DC±10% | |
| 殘余紋波 | 脈動P-P10% | |
| 消耗電流 | 60mA以下(電源電壓12VDC時) | ≤40mA以下(電源電壓24V DC時) |
| 直線性 | ±0.1%F.S | ±0.2%F.S |
| 外殼材料 | 鑄鋁合金(AL) | 有機玻璃(PMMA) |
| 連接類型 | 引線 | |
| 顯示器 | 4位數碼管 | 2xLED |
| 外殼防護等級 | IP67 | |
| 防護等級 | III | |
(注)未指定時的測量條件(jian)如下：
電源電壓： 24V DC、
周圍溫度：+20℃、
反應時間： 10ms、測(ce)量中心距離的模擬輸(shu)出(chu)值。
對象物體：白色陶(tao)瓷。 (注2)：根據(ju)FDA規則(ze)的Laser Notice No.50的規定(ding)、并以FDA為基準。
該值為測(ce)量中(zhong)心距離上的值。以中(zhong)心光強度的1/e2 (約13.5%)定(ding)義這(zhe)些值。 如果定(ding)義區(qu)域外有(you)光泄漏，并(bing)且檢(jian)(jian)測(ce)點(dian)周圍(wei)有(you)高于檢(jian)(jian)測(ce)點(dian)本身的強反射(she)，檢(jian)(jian)測(ce)結果可(ke)能會(hui)受(shou)到影響。
| 性能 | TP20 |
| 測量中心距離 | 200mm |
| 測量范圍 | ±80mm |
| 光束直徑 | 約φ200μm |
| 重復精度 | 500μm |
| 受光元件 | CMOS圖像傳感器 | |
| 光源 | 紅色半導體激光2級(JIS/IEC/GB)、Ⅱ級(FDA)(注2) | |
| 控制輸出 | 〈NPN輸出型〉 NPN開路集電極晶體管 最大流入電流：50mA 外加電壓：30VDC以下(控制輸出和0V之間) 剩余電壓：1.5V以下(流入電流50mA時) 漏電流：0.1mA以下 | 〈PNP輸出型〉 PNP開路集電極晶體管 最大源電流：50mA 外加電壓：30V DC以下(控制輸出和＋V之間) 剩余電壓：1.5V以下(流入電流50mA時) 漏電流：0.1mA以下 |
| 模擬輸出 | 模擬輸出·輸出范圍：0V～5V(正常時)；5.2V(報警時) 輸出阻抗：100Ω | |
| 輸出范圍： 4mA～20mA(正常時)； 0mA(報警時) | ||
| 動作輸出 | 負載阻抗：300Ω 最大；入光時ON／非入光時ON可切換 | |
| 短路保護 | 自動復位式 | |
使用說明：
本產品(pin)用戶交互接口主要由數碼管、LED指(zhi)示(shi)(shi)燈以及(ji)按(an)鍵(jian)組成。數碼管及(ji)LED指(zhi)示(shi)(shi)燈用于產品(pin)信息顯示(shi)(shi)，按(an)鍵(jian)用于對產品(pin)參(can)數進行修(xiu)改(gai)

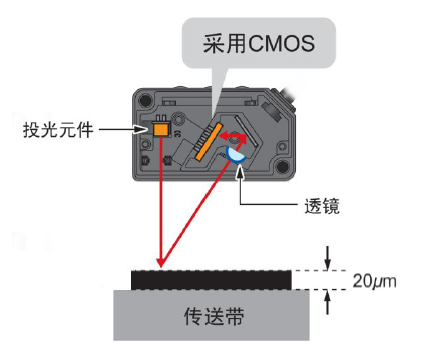

高精度CMOS影像傳感器&配備算法：
采用位(wei)移傳感器(qi)所使用的高精(jing)度(du)CMOS影像傳感器(qi)，以及位(wei)移傳感器(qi)一直使用的本公(gong)司獨特的算(suan)法，實現了微型激光(guang)傳感器(qi)1mm/100mm的高精(jing)度(du)
注意：
請勿將本(ben)產品用(yong)(yong)作保護人身安(an)全的檢測(ce)裝置使(shi)用(yong)(yong)。
對于(yu)以(yi)保護(hu)人體(ti)為目的(de)的(de)檢測裝置，請(qing)使用(yong)符合 OSHA、ANSI 及 IEC 等各國有(you)關(guan)人體(ti)保護(hu)用(yong)品(pin)法律和標準的(de)產(chan)品(pin)。
請勿按照(zhao)產(chan)品(pin)附(fu)帶(dai)的(de)使用(yong)說(shuo)明上所未記載的(de)方(fang)法進行操作。按照(zhao)規定(ding)以(yi)外的(de)步驟(zou)進行控制、調整(zheng)時，可能(neng)會受到(dao)危(wei)險的(de)放射(she)性激光(guang)的(de)照(zhao)射(she)。
本產品(pin)(pin)為符合JIS/IEC/GB標準的(de)2級(ji)激光(guang)產品(pin)(pin)或 FDA規則(ze)的(de)Ⅱ級(ji)※激光(guang)產品(pin)(pin)。該(gai)產品(pin)(pin)存在一定危險，請勿直(zhi)視激光(guang)或通過透鏡等(deng)進(jin)行觀(guan)察。
? 相對于移動體的方(fang)向

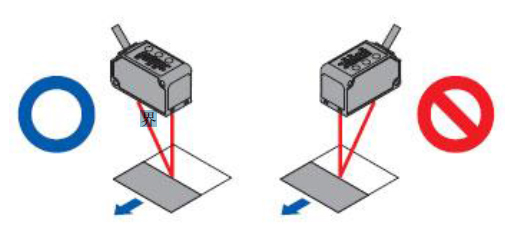

<材質、有色差的情(qing)況下>
? 測量(liang)時，移(yi)動的(de)測量(liang)對象物的(de)材質、顏色極端不同的(de)情(qing)況下，按照下圖所(suo)示(shi)方向進行安裝(zhuang)，從(cong)而(er)可(ke)將(jiang)測量(liang)誤差控制(zhi)在最小限度。

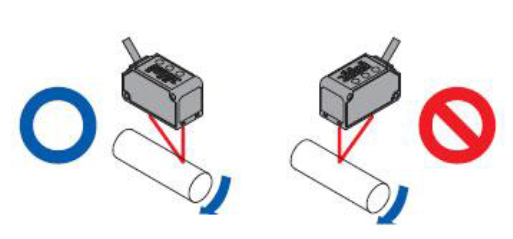

<對旋轉(zhuan)的對象物進(jin)行檢測>
? 對旋轉的(de)對象物進(jin)行測量時(shi)，按照下圖所(suo)示方向進(jin)行安裝，從而(er)可抑制對象物的(de)上下振動和位置(zhi)偏移等的(de)影響。

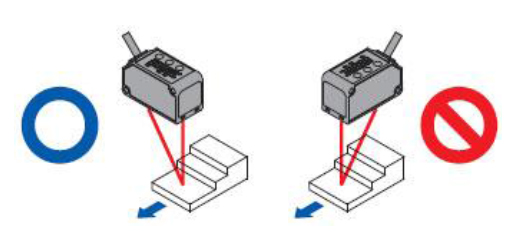

<存(cun)在段差的情況下>
? 移動的檢測(ce)(ce)對象(xiang)物存在(zai)段(duan)差的情況下(xia)，請按照以下(xia)方法進行安裝，從而可在(zai)測(ce)(ce)量(liang)時抑(yi)制段(duan)差邊緣所產生的影響。

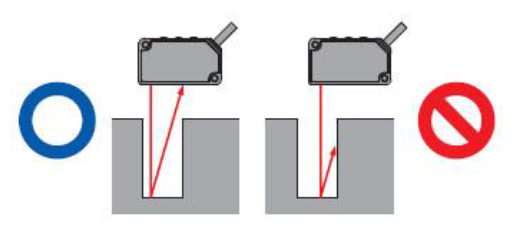

? 在(zai)狹隘(ai)場所和(he)凹陷部分進(jin)行(xing)測量。
? 在狹(xia)隘場所和孔中進行測(ce)量(liang)的情況下，安裝時，請注意避免遮擋投光(guang)(guang)部(bu)(bu)至受光(guang)(guang)部(bu)(bu)的光(guang)(guang)路(lu)。

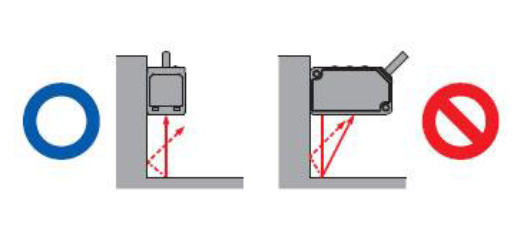

? 安裝在墻上時
? 請按照以下(xia)方法進行安裝，以免墻面產(chan)生的多重反(fan)射光(guang)入光(guang)到受光(guang)部分(fen)。另外，墻面反(fan)射率較高的情況下(xia)，如改為無(wu)光(guang)澤的黑色，則效果更好。
