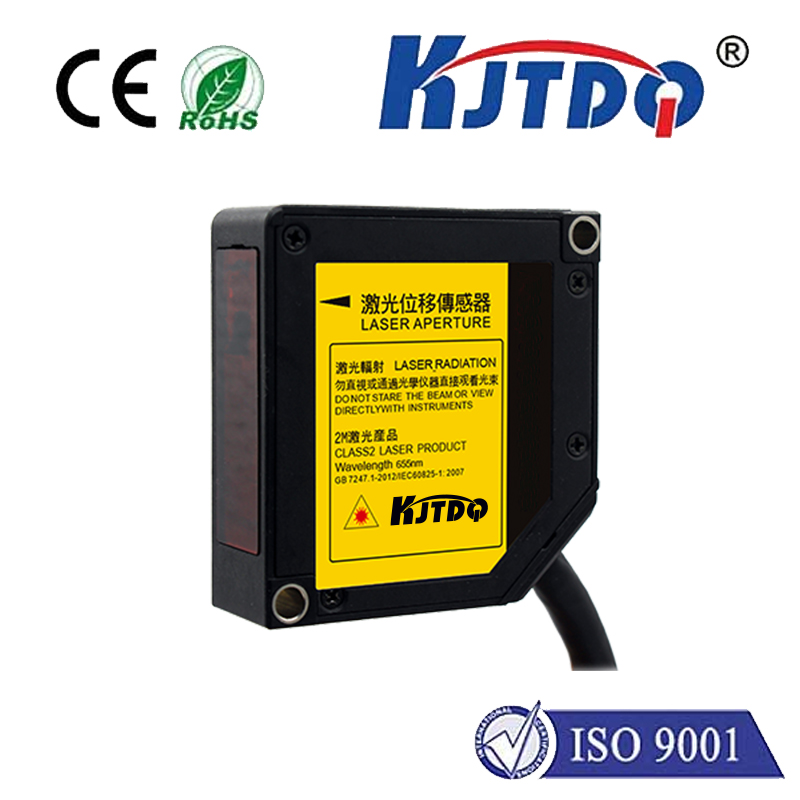

KJT-HL03W超高精度激(ji)光測距傳感器的應用行業(ye)
l 類型:激光(guang)位(wei)移(yi)傳感器(qi)
l 安裝(zhuang)距離:30mm
l 測量高度范圍:±4mm
l 重(zhong)復(fu)精度(du):0.5um
l 線性(xing)精度(du):±0.1%F.S.
l 采(cai)樣周期:500us,1ms,2ms
l 激光波(bo)長(chang):655nm 紅(hong)色
l 量程:120±60mm
l 輸出類(lei)型(xing):PNP、NPN、485通訊
l 交互接口:按鍵(jian)4個(ge)
l 工作溫(wen)度:-10℃~45℃
型號 | Type | 激光型(xing) | |
KJT-HL12-A | |||
檢測距離范圍(wei) | 0~120±60mm | ||
檢測中心距離 | 120mm | ||
測定范圍 | ±60mm | ||
光(guang)源 (發(fa)光波長(chang)) | 紅色半導體激光級別1(JIS/IEC/GB/KS/FDALaserNoticeNo.50/GB 最大輸出:039mW、投光峰波長:655nm | ||
光束直徑(jing) | 1.0*1.5mm | ||
受光部(bu) | CMOS圖像傳感器 | ||
電源電壓 | DC24V | ||
電(dian)流消耗 | 100mA以下(xia) | ||
取樣周期 | 500us,1ms,2ms | ||
保(bao)護回路 | 電(dian)源逆(ni)接保護(hu)、輸(shu)出(chu)短路保護(hu)、輸(shu)出(chu)逆(ni)接保護(hu) | ||
分(fen)辨(bian)率(lv) | 8um | ||
線性度 | ±0.1%%F.S | ||
模擬輸出電壓 | 輸出范圍:0~10.5V(正(zheng)常(chang)時(shi))、11V(警告時(shi))輸出阻抗(kang):100Ω | ||
模擬(ni)輸出電流 | 輸出(chu)范圍(wei):3.2~20.8mA(正(zheng)常(chang)時)、21.6mA(警(jing)告時)負載阻抗(kang):300Ω以下 | ||
Out1輸(shu)出(chu) Out2輸出 Out3輸(shu)出 | 判斷輸(shu)(shu)出(chu)或警(jing)告輸(shu)(shu)出(chu)(設定切換(huan)式)NPN晶(jing)體管集(ji)電極(ji)開路/PNP晶(jing)體管集(ji)電極(ji)開路(切換(huan)式) | ||
<NPN動作設(she)定(ding)時> 最大流(liu)入電流(liu):50mA 施加電(dian)(dian)壓(ya):3~24VDC(輸出(chu)-0V間(jian)) 剩(sheng)余電(dian)(dian)壓(ya):2V以下(當(dang)流入電(dian)(dian)流為50mA時(shi)) 漏電(dian)流:0.1mA以下 | <PNP動(dong)作設定(ding)時(shi)> 最大(da)流出電流:50mA 剩(sheng)余(yu)電壓:28V以下(當流(liu)(liu)出電流(liu)(liu)為50mA時) 漏電流:0.1mA以下 | ||
NP切換(huan)輸入 | 0V連(lian)接(jie)時(shi)(shi):NPN集電(dian)極開路(lu)輸出(chu)動(dong)作電(dian)源24VDC連(lian)接(jie)時(shi)(shi):PNP集電(dian)極開路(lu)輸出(chu)動(dong)作 | ||
定時輸入 | NPN動(dong)作(zuo)設定時(shi):連接OV時(shi)動(dong)作(zuo)或者連接中動(dong)作(zuo)(因(yin)設定而異) PNP動(dong)作設(she)(she)定時(shi):連接外部電(dian)源+時(shi)動(dong)作或者連接中動(dong)作(因設(she)(she)定而異) | ||
多路輸入(ru) | 根據輸入時間進行調零、復位(wei)、內存切(qie)換、示教、保存、激(ji)光(guang)控(kong)制NPN動作設定時:依據連(lian)(lian)接OV的時間PNP動作設定時:依據連(lian)(lian)接外部電(dian)源+的時間 | ||
通信接口 | RS-422或RS-485 波(bo)特率:9600/19,200/38400/115200bps 數據長8bit、結束位長lbit、奇偶校(xiao)驗(yan)無、BCC有(you)、數據區(qu)分:CR | ||
顯示燈(deng) | 激光投(tou)光:綠(lv)色發光二極管激光投(tou)光時亮起(qi) 警告:黃(huang)色發(fa)光二極管(顯示燈(deng)數(shu):3)輸出動作時亮起(qi) 輸出(chu):紅色發光二極管符(fu)號和5位顯(xian)示 | ||
保護(hu)構造 | IP67 | ||
連接方式 | 導線引出型 (標(biao)準導(dao)線長1m) | ||
重量(liang) | PBT型:約70g |
