打滑開關KJT-SJ/TP，XYDH-I速度檢測器膠帶輸送機用

• 時間：2024-12-31 15:56:23
• 點擊：0

KJT-SJ/TP，XYDH-I打滑開關、速度傳感器、欠速開關、速度檢測器

皮帶打滑開關，用來檢測輸送帶與傳動滾筒之間的滑動并進行報警的一種保護裝置，可用于在皮帶輸送機發生打滑時自動觸發緊急停機。

主要應用于冶金、礦山、化工等領域。

在冶金出產中首要用來運送制品冶金礦、各種燃料、熔劑、除塵灰等

主要特點：

1. 外殼采用防水、防塵的設計螺栓固定殼體?？芍苯影惭b，適應在惡劣環境中使用。

2. 非接觸接近探測器，無運動部件、無磨損、安全壽命長、維護費用低。

3. 運送才能大、運送間隔長，結構簡略、易操作、便修理、運轉平穩牢靠。

4. 一顆螺栓固定，安裝簡單。一體化結構，免設置、調試

5. 既可用于設備保護，也可為工業控制計算機提供“轉動”信號

工作原理：

脈沖盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。

其計數值與預置數比較，判斷膠帶機的帶速，即:正常速度、打滑或超速等

同時，執行電路輸出相應的開關信號

主要參數：

環境溫度：-5℃~+40℃

相對溫度：不大于85%(25攝氏度時)

電源電壓: AC220V

檢測范圍: 0.5m/s~9.99m/s .脈沖：6-120Hz

轉速:0~999轉/分開機延時：10秒

開關與目標距離:10-20mm

觸點數量：1常開1常閉(一組轉換接點)

觸點容量：AC380V 5A,DC12-50V

電流：1.5A

防護等級：IP66

使用帶速：0.3-5.0m/s

安裝說明：

先將固定支架焊在輸送機的橫梁上;再將支臂用銷軸、開口銷連接在支架上。

安裝后應滿足下述要求

打滑檢測裝置膠帶運行方向順向防止，觸輪距膠帶邊燥200-300mm

打滑開關的種類比較多，工作原理和檢測方法也各有不同。

比如按照檢測方法劃分：

有直接檢測輸送帶速度并與設定的標準速度比較的觸輪式打滑開關，

有檢測從動輪轉速并與設定的標準轉速比較的打滑開關，

有同時分別檢測滾筒轉速和輸送帶速度并進行比較的對比式打滑開關；

按照內部工作原理分：

有磁阻式、磁電式、光敏式等等。

很多打滑開關裝置還能夠?qū)崟r提供輸送帶線速度或滾筒轉速的信號顯示和輸出。

打滑開關  速度檢測器 部分型號：

XLDH-I， XLDH-II，  XLDH-F-S， XLDH-F-A，   QDH-I，  QDH-II

QDH-III，QZDH-II，  DH-I，   DH-II，    DH-III，  JYB/RDC-C

DH-1，  DH-2 ，    DH-3，  JYB／RDC-B，  FYDDH-02，YKQS-60-23P

60-23P， YHDH-2，  QSDH-I， QSDH-II，    QSDH-III， XLDH-F-II

PLR60， HSQ-726D6， HSQ-726C6， JYB/RDC-A，TM-6P， YHSJ-B， JDH-V-II

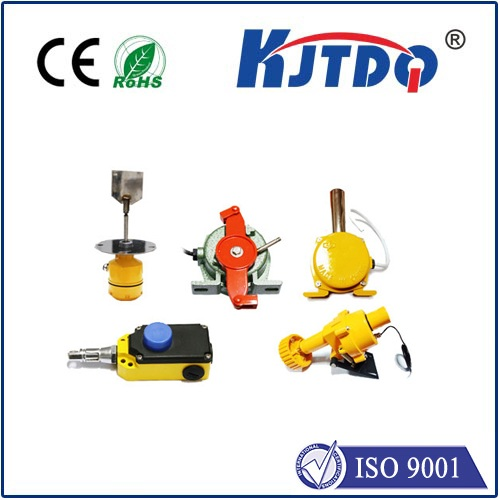

拉繩開關、跑偏開關、打滑開關、料流開關、縱向撕裂開關、溜槽堵塞開關等輸送帶保護裝置
