凱基特TLS激光(guang)測距傳感器(qi)可在300米(mi)范圍內檢測垂直或(huo)傾斜的目標,不受顏色、材料或(huo)光(guang)澤度影響(xiang)。
?越限繼電(dian)器輸出(chu),支持NPN/PNP;電(dian)壓、電(dian)流模擬(ni)輸出(chu);RS485輸出(chu)
?優(you)異的范圍、重復精(jing)度和(he)準確(que)度組合可實現高度可靠的目標檢(jian)測和(he)精(jing)確(que)的距離測量
?五個8段顯示屏和按鈕編程,易于(yu)安(an)裝、故障排除和實時距離(li)測量
?耐用的(de)IP67外殼、高度(du)抗環(huan)境光(guang)干擾和各種(zhong)溫度(du)下穩(wen)定的(de)性能(neng)在(zai)有挑戰性的(de)環(huan)境中提供可靠的(de)性能(neng)
電子參數
供電電壓 UV | DC 10V...30V |
殘余紋波 | ≤ 5 V |
功耗 | ≤ 2.1W 4) |
初始化時間 | ≤ 250ms |
預熱時間 | ≤ 10s |
外殼材料 | 鋁合金(AL) 有機玻璃(PMMA) |
連接類型 | M12防水接頭,引線 |
顯示器 | 5位數碼管, 5 x LED |
重量 | 360g |
外殼防護等級 | IP65 |
防護等級 | III |
1) 極限值,反極性保(bao)護在具備短路(lu)保(bao)護的(de) 電路(lu)中運行時:適合大 8 A.
2) 對于 TLS-xxxx:UV > 15 V.
3) 不得低于或超出 UV公差.
4) 無(wu)負(fu)荷.
性能參數
測量范圍 | 0-5M ,0-10M,0-15M ,0-20M,0-30M ,50M,80M,100M,150M,200M |
測量物體 | 自然物體 |
分辨率 | 1mm |
精度 | 精度1.5 mm+d 0.5‰ |
√ 量程可設置,適(shi)合大30米
√ 數碼管(guan)實時顯示(shi)測量結果
√ LED狀態顯示
√ 電(dian)壓模擬(ni)輸出
√ 越(yue)限繼電器輸出(支(zhi)持NPN/PNP)
√ 測量距離矯(jiao)正
√ 基本參(can)數設定
√ RS485接口,支持(chi)Modbu s RTU協議.
頻率 | 5Hz,10Hz, 20Hz, 30Hz |
輸出時間 | ≥ 4 ms 6) |
光源 | 紅色激光 |
激光等級 | 1 (IEC 60825-1:2014, EN 60825-1:2014) 7) |
典型光電尺寸距離() | 15 mm x 15 mm (10 m) |
其他功能 | 可設置的滑動平均值:快/慢, 切換模式:距離對象 (DtO), 可示教、參數化和反轉的數字輸出, 可調節滯后現象, 示教式、可參數設置、可逆式模擬輸出端, 多功能輸入:激光關閉/外部示教/禁用, 關閉顯示屏, 恢復出廠設置, 鎖定用戶操作界面 |
平均激光使用壽命(25℃ 時) | 100,000 h |
1) 對應于 1 σ.
2) 6% ... 90% 反射率.
3) 取決于設置的平(ping)均值形成方式:快(kuai)/慢.
4) 90% 反射率.
5) 將物體從(cong)側面引(yin)入測量范圍(wei).
6) 持續在測量范圍內更改至(zhi)物體的距離.
7) 波長:658 nm;
8)適合大功率:120 mW;
9)脈沖持續時間:2.5 ns;接觸率(lv):1/400.

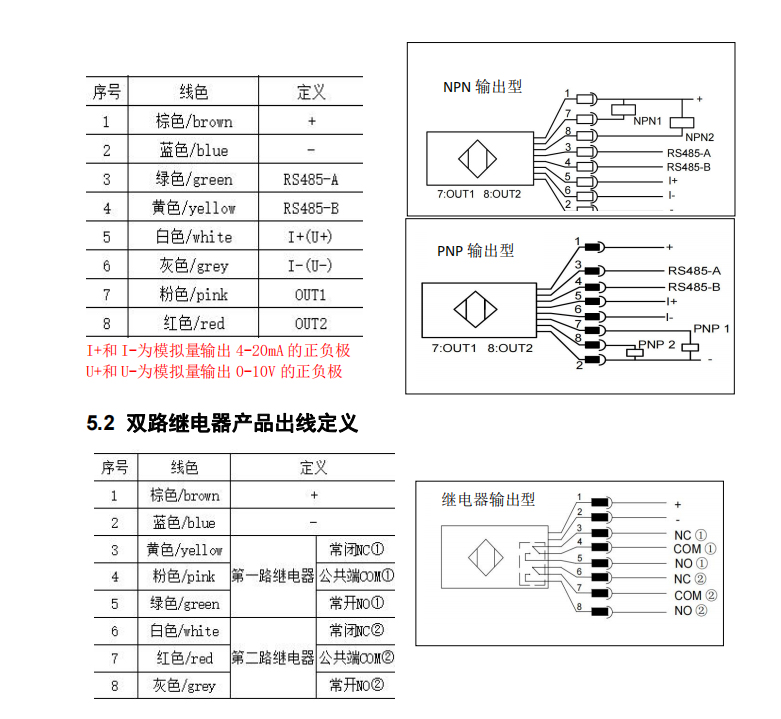

接口參數
數字輸出 |
|
|
| 數量 | 1 1) 2) 3) |
| 類型<, /SPAN> | PNP,NPN可選擇 |
| 適合大輸出電流IA | ≤100 mA |
模擬輸出端 |
|
|
| 數量 | 1 |
| 類型 | 電壓/電流輸出可選 |
| 電壓/電流 | 0V-10V/4mA-20mA,≤300Ω |
| 分辨率 | 12bit |
多功能輸入(MF) |
| 1 x3) 4) |
滯后 |
| 10mm...1000mm
|
