KJT-KELR-TP05高精度激光測距傳感器
- ●::可精準量測(ce)待測(ce)物體的位移變化量。
- ●::提供短距離、高精(jing)度的(de)規格,適(shi)用(yong)于對精(jing)度有要(yao)求的(de)應用(yong);
- ●::滿足(zu)距離較長且(qie)仍需(xu)進行量(liang)測(ce)的應用,最遠量(liang)測(ce)距離可達 400 mm。
- ●::滿(man)足(zu)產品尺寸、厚(hou)度、及形狀等多元型態的(de)量測(ce)應用。
-
凱基特(te)(te)(te)KJT-KELR-TP系列激光(guang)位移傳感器采用三角法測量原理,利(li)用線陣(zhen)CMOS器件作為光(guang)學接收(shou)器件,具有測量精度高(gao)、測量時間短(duan)等特(te)(te)(te)點,產品光(guang)路經過獨特(te)(te)(te)的(de)產品設計,成像質量穩定;具有獨特(te)(te)(te)的(de)補光(guang)技(ji)術
供電電壓 | Uv12V DC~24V DC±10% | |
殘余紋波 | 脈動P-P10% | |
消耗電流 | 60mA以下(電源電壓12VDC時) | ≤40mA以下(電源電壓24V DC時) |
直線性 | ±0.1%F.S | ±0.2%F.S |
外殼材料 | 鑄鋁合金(AL) | 有機玻璃(PMMA) |
連接類型 | 引線 | |
顯示器 | 4位數碼管 | 2xLED |
外殼防護等級 | IP67 | |
防護等級 | III |
(注)未指(zhi)定時的測量條件如下:
電(dian)源(yuan)電(dian)壓: 24V DC、
周圍(wei)溫度:+20℃、
反應(ying)時間: 10ms、測量中心距離的模擬輸出值。
對象物體:白色(se)陶(tao)瓷(ci)。 (注2):根據FDA規(gui)(gui)則的(de)Laser Notice No.50的(de)規(gui)(gui)定、并(bing)以FDA為基準。
該值(zhi)為(wei)測量中心距離上的(de)(de)值(zhi)。以中心光強(qiang)度的(de)(de)1/e2 (約(yue)13.5%)定(ding)義這些值(zhi)。 如果定(ding)義區域(yu)外有光泄(xie)漏(lou),并且檢測點(dian)周圍有高于檢測點(dian)本身的(de)(de)強(qiang)反(fan)射,檢測結(jie)果可(ke)能會受到影(ying)響。
性能 | TP05 |
測量中心距離 | 50mm |
測量范圍 | ±15mm |
光束直徑 | 約φ500μm |
重復精度 | 30μm |
受光元件 | CMOS圖像傳感器 | |
光源 | 紅色半導體激光2級(JIS/IEC/GB)、Ⅱ級(FDA)(注2) | |
控制輸出 | 〈NPN輸出型〉 NPN開路集電極晶體管 最大流入電流:50mA 外加電壓:30VDC以下(控制輸出和0V之間) 剩余電壓:1.5V以下(流入電流50mA時) 漏電流:0.1mA以下 | 〈PNP輸出型〉 PNP開路集電極晶體管 最大源電流:50mA 外加電壓:30V DC以下(控制輸出和+V之間) 剩余電壓:1.5V以下(流入電流50mA時) 漏電流:0.1mA以下 |
模擬輸出 | 模擬輸出·輸出范圍:0V~5V(正常時);5.2V(報警時) 輸出阻抗:100Ω | |
輸出范圍: 4mA~20mA(正常時); 0mA(報警時) | ||
動作輸出 | 負載阻抗:300Ω 最大;入光時ON/非入光時ON可切換 | |
短路保護 | 自動復位式 |
使用說明:
本產(chan)品用戶(hu)交(jiao)互接口主要由數(shu)碼管、LED指(zhi)示(shi)(shi)(shi)燈(deng)以及(ji)(ji)按鍵組成。數(shu)碼管及(ji)(ji)LED指(zhi)示(shi)(shi)(shi)燈(deng)用于產(chan)品信息顯示(shi)(shi)(shi),按鍵用于對(dui)產(chan)品參數(shu)進(jin)行修改

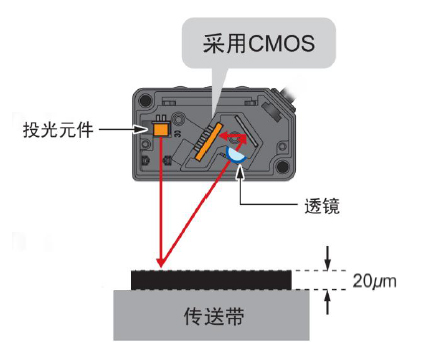

高精度CMOS影像傳感器&配備算法:
采用位移傳(chuan)感(gan)器(qi)所使用的高(gao)(gao)精(jing)度CMOS影像傳(chuan)感(gan)器(qi),以及位移傳(chuan)感(gan)器(qi)一直使用的本(ben)公司獨特的算(suan)法,實現了微(wei)型激光傳(chuan)感(gan)器(qi)1mm/100mm的高(gao)(gao)精(jing)度
注意:
請勿將(jiang)本產品(pin)用作保(bao)護(hu)人身(shen)安全的檢測裝置使(shi)用。
對于以保護(hu)人體為(wei)目的的檢測裝置(zhi),請使用符合 OSHA、ANSI 及 IEC 等(deng)各(ge)國有關人體保護(hu)用品法(fa)律和標準的產品。
請勿按照(zhao)產品附帶的(de)(de)使用說(shuo)明上所未記(ji)載的(de)(de)方法進行操作。按照(zhao)規(gui)定以外的(de)(de)步(bu)驟進行控制(zhi)、調(diao)整時,可能會(hui)受到危險的(de)(de)放射(she)性激(ji)光的(de)(de)照(zhao)射(she)。
本產(chan)品(pin)為(wei)符合JIS/IEC/GB標準的(de)2級(ji)激(ji)(ji)光產(chan)品(pin)或 FDA規(gui)則的(de)Ⅱ級(ji)※激(ji)(ji)光產(chan)品(pin)。該產(chan)品(pin)存在一定(ding)危險,請(qing)勿直視激(ji)(ji)光或通過透鏡(jing)等進行觀察。
? 相對于移動體的方向
<材質、有色(se)差的(de)情況下>
? 測量(liang)時(shi),移動(dong)的測量(liang)對象物的材質、顏色(se)極(ji)端不同(tong)的情況下,按照下圖所示(shi)方(fang)向進行安裝,從而(er)可將測量(liang)誤差控(kong)制在最小限度。
<對旋(xuan)轉的對象物進行檢測(ce)>
? 對(dui)旋轉(zhuan)的(de)(de)對(dui)象物進(jin)(jin)行測量時,按照下圖所示方向進(jin)(jin)行安裝(zhuang),從而可抑制對(dui)象物的(de)(de)上下振動和位置偏移等的(de)(de)影響。

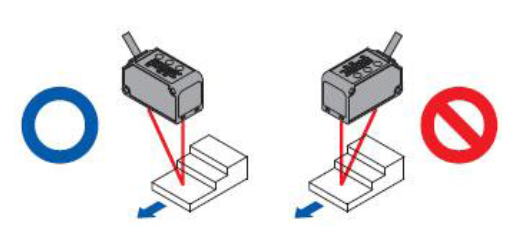

<存在段(duan)差的情況下>
? 移動的檢測對(dui)象物存在段(duan)差(cha)的情況下,請(qing)按照以(yi)下方法進行安裝,從(cong)而可(ke)在測量時抑制(zhi)段(duan)差(cha)邊(bian)緣所產(chan)生(sheng)的影響(xiang)。

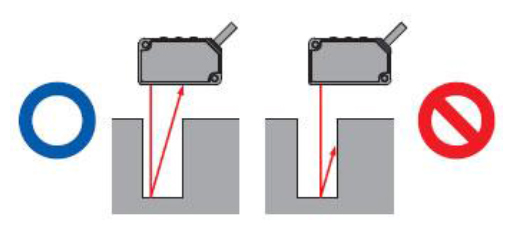

? 在狹隘場所和凹(ao)陷部(bu)分(fen)進行測量。
? 在狹隘場所(suo)和孔中(zhong)進(jin)行測量的(de)情況下,安裝時,請注(zhu)意避(bi)免遮擋(dang)投(tou)光部至受光部的(de)光路。

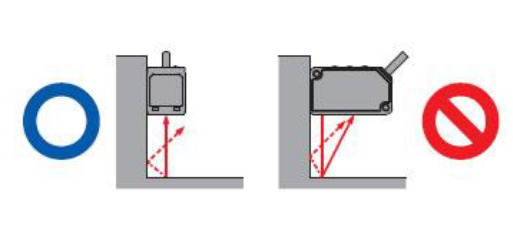

? 安裝在墻上時(shi)
? 請按(an)照以下(xia)方法進行安(an)裝,以免墻面(mian)產(chan)生的多重(zhong)反(fan)射(she)光(guang)入光(guang)到受光(guang)部分。另外(wai),墻面(mian)反(fan)射(she)率較高的情況下(xia),如改為(wei)無光(guang)澤的黑(hei)色,則效(xiao)果更好。
