KJTLG10-WS 單點激光雷達
KJTLG10-WS 單點激光雷達

KJTLG10-WS 單點激光雷達

  • ●：：測量距離：20 米
  • ●：：測量盲區：3 厘米
  • ●：：測量速度：500Hz
  • ●：：測量精度：1%
  • ●：：分辨率：1mm

主要技術參數

特點
應用

測量距離

20 米   基于飛行時間算法（Direct Time Of Flight）

 測量盲區

3 厘米   無人機定高、避障

測量速度

500Hz

   機器人避障

測量精度

1%

   工業級光幕

分辨率

1mm

    AGV 避障

工作溫度

-30~+65℃    交通、工業自動化領域高速測量和安全監測

小體積

18.7* 11.8* 13.3 mm

重量

約 2 克

▼基本功能參數： KJTLG10-WS 包含豐富的功能和參數。

連續測量√
上電啟動測量√
I2C 通信可選
UART TTL 通訊√


▼基本參數

型號
 KJTLG10-WS
產品性能
激光光源激光管 905nm
激光等級
Class 3R
工作距離0.03-20m
測距頻率500Hz
5%反射率20m
分辨率1mm
重復精度±10mm
工作電壓3.3~5V DC
接口UART、IIC(可選)
功耗＜0.5W
重量約2g

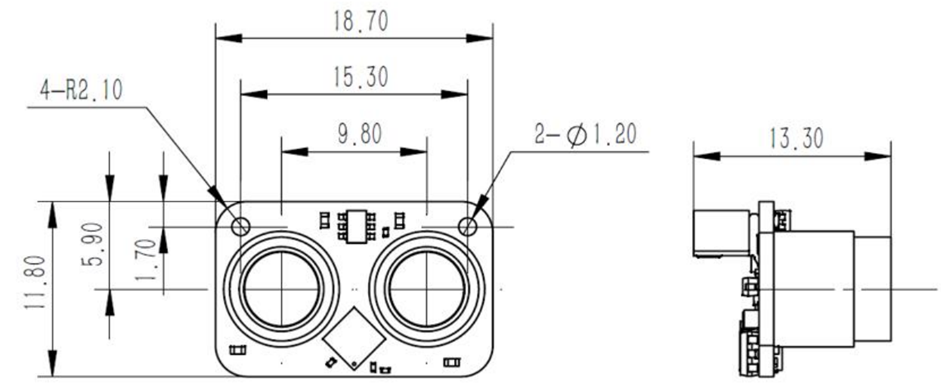

尺寸（長寬高）18.7 x 11.8 x 13.3mm
工作環境溫度-30℃~+65℃
抗環境光能力12米@100K Lux
電氣連接
線序功能連接端子示意圖
1TX KJTLG10-WS 單點激光雷達|激光雷達產品型號-接線圖
2RX
3
3.3-5V
4GND

▼通訊協議：UART串口數據輸出頻率默認為500Hz，UART串口波特率默認460800。串口設置：數據位8，停止位1，無奇偶校驗。

以下數據幀指令皆為16進制數據格式

1、UART串口輸出一幀數據4字節，格式如下：

幀頭距離值兩字節校驗位
5C02
11EC

5C：固定幀頭1字節

02 11：距離值兩字節表示測量距離為4354mm，小端模式，范圍0-65535，測不到時輸出65535

EC：校驗位一字節，從第二個字節02開始到倒數第二個字節11結束，求和取反

2、校驗函數：以下設置和讀取指令幀皆是用此校驗函數

從第二個字節開始到倒數第二個字節結束，求和取反

uint8_t Check_Sum(uint8_t *_pbuff, uint16_t _cmdLen)

{

uint8_t cmd_sum=0;

uint16_t i;

for(i=0;i<_cmdLen;i++)

{

cmd_sum += _pbuff[i];

}

cmd_sum = (~cmd_sum);

return cmd_sum;

}

3、設置和讀取指令

①產品序列號讀取

發送 5A0D020D0D校驗位
返回5A8D021001 校驗位

10 01表示產品序列號為272：小端模式，上位機上顯示產品序列號為：S00272（在5位數字前面加S顯示）

②UART串口波特率設置

發送 5A06028004校驗位
返回5A86028004 校驗位

80 04即十進制1152：小端模式，表示設置的波特率為115200=1152*100
