速度監控儀SJK-1非接觸式AC220V3A

• 時間：2024-12-31 15:07:24
• 點擊：0

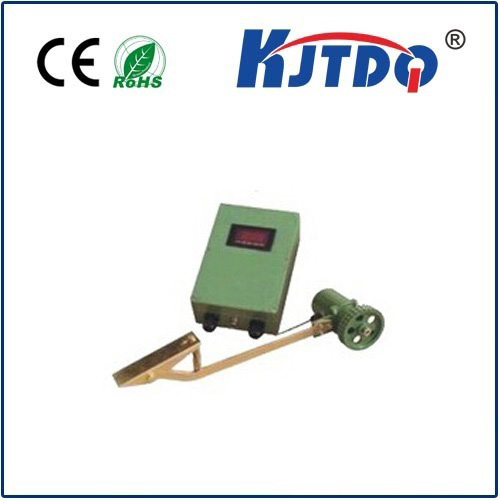

凱基特速度監控儀SJK-1，非接觸式AC220V 3A

數顯式特點：

能實時顯示皮帶的速度；控制器的工作電壓為AC 220V 50HZ；控制器少有一路檢測回路，且每路均有一組轉換接點輸出；控制器應有相應的參數設置功能，當檢測到打滑轉速時能正常輸出；控制器能與三線制PNP型傳感器匹配使用。

SJK-1主要技術指標

1、檢測模式：非接觸式；

2、適應檢測帶速：0∽9.99米/秒；

3、可檢測速度打滑率：0∽；

4、速度測量誤差：<0.1米/秒；

5、繼電器運行壽命：10萬次；

6、觸點容量：AC220V 3A；

7、供電電壓：AC220V 50Hz；

8、使用環境溫度：-25°+65℃

工作原理

盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到于打滑速度時執行電路輸出相應的開關信號，使主機停機。本開關可調整速度值本機用于帶式輸送機運行中膠帶與主動滾桶出現打滑（失速）故障?？煞乐褂捎诖蚧斐傻膰?yán)重事故的發生。本機還可以用于多條帶式輸送機的連鎖啟動和停機，速抱閘或炒熟保護等，使現場操作簡單化并提了性。在鋼鐵、電力、煤礦及港口等有帶式輸送機的行業得到了的應用。

控制器功能主要有：

1.能實時顯示皮帶的速度；

2.控制器的工作電壓為AC 220V 50HZ；

3.控制器少有一路檢測回路，且每路均有一組轉換接點輸出；

4.控制器應有相應的參數設置功能，當檢測到打滑轉速時能正常輸出；

5.控制器能與三線制PNP型傳感器匹配使用。

工作原理：

速度檢測器水平安裝在上行膠帶和下行膠帶間的輸送機支架上，使出來與膠帶表面有一定的壓力防止發生觸輪跳動而產生的誤動作。速度檢測器工作電源即可工作，當膠帶機運行速度于本產品的設定值時，檢測器重的繼電器動作輸出控制信號，速度可任意調節。
