凱基特KJT-KELR-TP系列(lie)激光位移傳感器采用三角法(fa)測量(liang)原(yuan)理,利用線(xian)陣CMOS器件作為(wei)光學(xue)接收器件,具(ju)有測量(liang)精度高、測量(liang)時間短(duan)等(deng)特點,產(chan)品(pin)光路經過(guo)獨特的(de)產(chan)品(pin)設計,成像質量(liang)穩定;具(ju)有獨特的(de)補光技術(shu)
供電電壓 | Uv12V DC~24V DC±10% |
殘余紋波 | 脈動P-P10% |
消耗電流 | 60mA以下(電源電壓12VDC時) | ≤40mA以下(電源電壓24V DC時) |
直線性 | ±0.1%F.S | ±0.2%F.S |
外殼材料 | 鑄鋁合金(AL) | 有機玻璃(PMMA) |
連接類型 | 引線 |
顯示器 | 4位數碼管 | 2xLED |
外殼防護等級 | IP67 |
防護等級 | III |
(注)未指定時的測量條件(jian)如(ru)下:
電源電壓: 24V DC、
周圍溫度:+20℃、
反(fan)應時(shi)間: 10ms、測量中心距離的模擬輸出(chu)值。
對象(xiang)物(wu)體:白色陶(tao)瓷。 (注2):根據FDA規則(ze)的Laser Notice No.50的規定、并以FDA為基(ji)準。
該(gai)值為(wei)測(ce)量中心距(ju)離上的值。以中心光強度的1/e2 (約13.5%)定義(yi)這(zhe)些值。 如果(guo)定義(yi)區域外(wai)有(you)光泄漏,并(bing)且檢(jian)測(ce)點周圍(wei)有(you)高于檢(jian)測(ce)點本身的強反(fan)射,檢(jian)測(ce)結(jie)果(guo)可能(neng)會受到影(ying)響。
性能 | TE03 |
測量中心距離 | 30mm |
測量范圍 | ±5mm |
光束直徑 | 約φ50μm |
重復精度 | 10μm |
受光元件 | CMOS圖像傳感器 |
光源 | 紅色半導體激光2級(JIS/IEC/GB)、Ⅱ級(FDA)(注2) |
控制輸出 | 〈NPN輸出型〉 NPN開路集電極晶體管 最大流入電流:50mA 外加電壓:30VDC以下(控制輸出和0V之間) 剩余電壓:1.5V以下(流入電流50mA時) 漏電流:0.1mA以下 | 〈PNP輸出型〉 PNP開路集電極晶體管 最大源電流:50mA 外加電壓:30V DC以下(控制輸出和+V之間) 剩余電壓:1.5V以下(流入電流50mA時) 漏電流:0.1mA以下 |
模擬輸出 | 模擬輸出·輸出范圍:0V~5V(正常時);5.2V(報警時) 輸出阻抗:100Ω |
輸出范圍: 4mA~20mA(正常時); 0mA(報警時) |
動作輸出 | 負載阻抗:300Ω 最大;入光時ON/非入光時ON可切換 |
短路保護 | 自動復位式
|
使用說明:
本產品(pin)用戶交互接(jie)口主要(yao)由數(shu)碼(ma)管(guan)、LED指(zhi)示(shi)燈(deng)以及按鍵組成。數(shu)碼(ma)管(guan)及LED指(zhi)示(shi)燈(deng)用于(yu)產品(pin)信息顯(xian)示(shi),按鍵用于(yu)對產品(pin)參數(shu)進行修(xiu)改

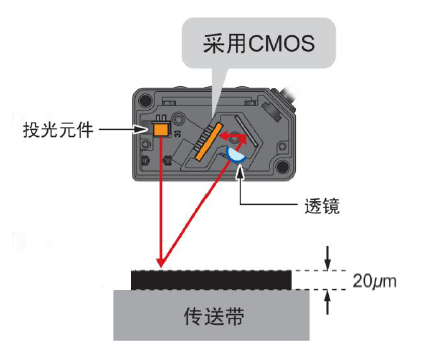

高精度CMOS影像傳感器&配備算法:
采用位移傳(chuan)感(gan)(gan)器所使用的高精度(du)CMOS影像傳(chuan)感(gan)(gan)器,以及位移傳(chuan)感(gan)(gan)器一直(zhi)使用的本公司獨特的算法,實現了微型激光傳(chuan)感(gan)(gan)器1mm/100mm的高精度(du)
注意:
請(qing)勿將本產品用作保護人身安(an)全(quan)的檢測裝(zhuang)置(zhi)使用。
對于以(yi)保(bao)護(hu)(hu)人(ren)體為目的(de)的(de)檢測裝置,請使用符合 OSHA、ANSI 及 IEC 等各(ge)國有關人(ren)體保(bao)護(hu)(hu)用品(pin)法律和標準的(de)產品(pin)。
請(qing)勿按(an)照(zhao)產品附帶的使用說明上所未(wei)記載的方法進行操作。按(an)照(zhao)規定以外(wai)的步驟進行控(kong)制、調整時,可能會(hui)受到危險的放射性激(ji)光的照(zhao)射。
本產品為符合JIS/IEC/GB標準的2級(ji)激光(guang)產品或(huo)(huo) FDA規則的Ⅱ級(ji)※激光(guang)產品。該產品存在一定危險,請勿直視激光(guang)或(huo)(huo)通過透鏡等進行觀察(cha)。
? 相對于移動(dong)體的方向

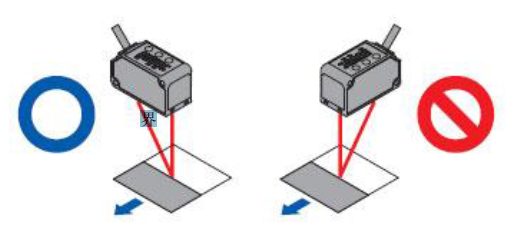

<材質、有色差的情況(kuang)下(xia)>
? 測量(liang)時(shi),移動的測量(liang)對象物的材質、顏色極端(duan)不同的情況下(xia),按照下(xia)圖所(suo)示(shi)方(fang)向進行安裝,從(cong)而(er)可將測量(liang)誤差控制(zhi)在(zai)最小限度。

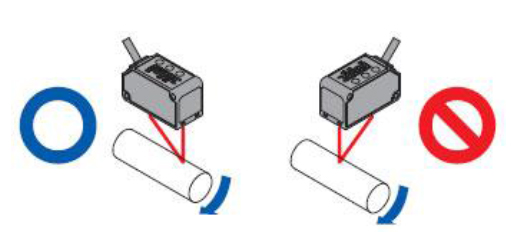

<對(dui)旋(xuan)轉的對(dui)象物(wu)進行檢測>
? 對旋轉的對象物進行測量(liang)時(shi),按(an)照(zhao)下圖所示(shi)方向進行安裝,從(cong)而可抑制(zhi)對象物的上下振動和位(wei)置偏移(yi)等(deng)的影響(xiang)。
<存在段差的情況下>
? 移動的(de)(de)檢測對象物存在(zai)段差的(de)(de)情況(kuang)下,請按照(zhao)以下方法(fa)進行安(an)裝,從而可在(zai)測量時抑(yi)制段差邊緣所產生的(de)(de)影響。

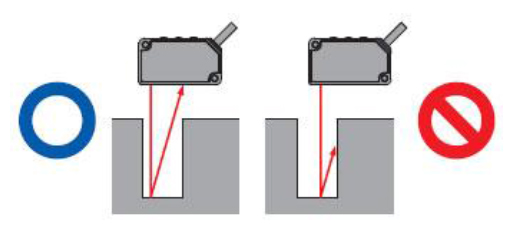

? 在狹隘場所和凹陷部分(fen)進(jin)行(xing)測(ce)量。
? 在狹隘場(chang)所和孔中(zhong)進行測量的情況(kuang)下,安裝(zhuang)時,請注意(yi)避免遮擋投光部至受光部的光路。

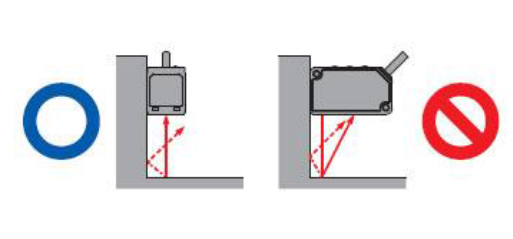

? 安裝在墻上時
? 請按照以下方法進行安(an)裝,以免墻面(mian)產生的多重(zhong)反射(she)光入光到受光部(bu)分。另(ling)外(wai),墻面(mian)反射(she)率較高的情況(kuang)下,如改(gai)為無光澤(ze)的黑色,則(ze)效果(guo)更好。
